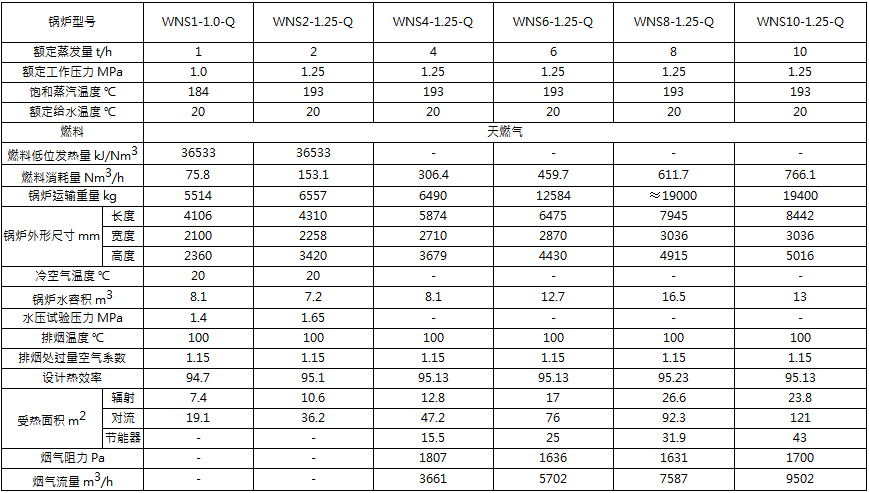

高效低应力冷凝卧式内燃燃气（油）蒸气锅炉

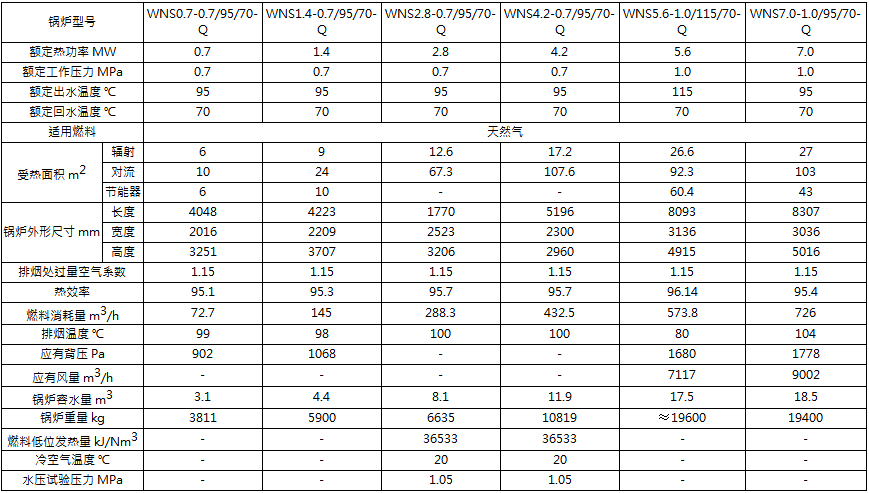

高效低应力冷凝卧式内燃燃气（油）热水锅炉

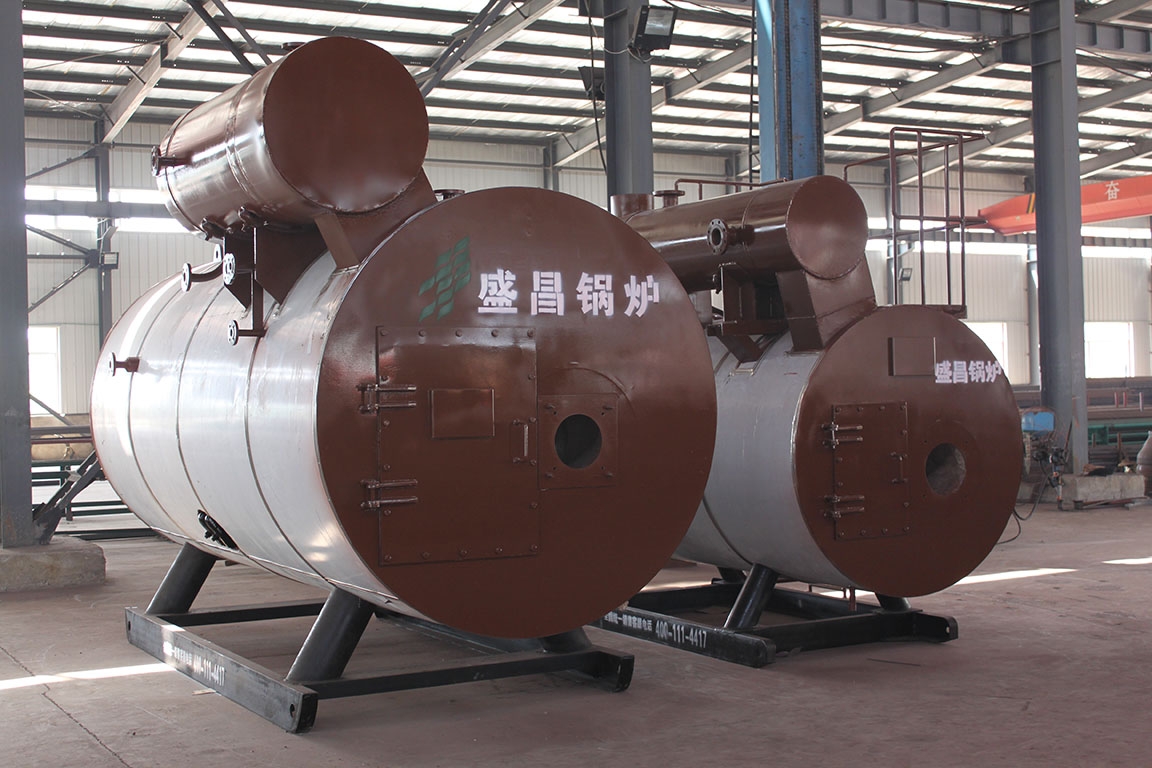

高效低应力冷凝卧式内燃燃气（油）锅炉，突破了国际流行的传统卧式内燃燃气（油）三回程、接撑平管板结构，以现代设计为手段，创新思维，研发设计出本体二回程、拱形管板、低应力，附有分离式冷凝螺纹烟管筒的换代技术与创新产品。

本炉锅壳内烟气双回程（第一回程-炉胆；第二回程-螺纹烟管筒）、采用拱形管板与拱形后平板。拱形管板与拱形后平板可取消接撑件，增加壳内检修空间、减小焊接工艺量、减小烟管焊缝热应力（因刚性结构变为准弹性结构）。

卧置冷凝螺纹烟管筒-排烟温度取100℃，烟管内壁面烟气中水蒸气冷凝，使烟气放热系数提高、减小受热面，另外、回收少部分汽化潜热，在钢耗不提高的前提下，热效率提高至95%。

高效低应力冷凝卧式内燃燃气锅炉，具有以下特点：

一、高效率

锅炉本体采用高效传热螺纹烟管，配以低温烟气热能回收螺纹烟管筒，分级科学合理利用烟气热能，使锅炉在不同的运行条件下均能处于高效区：额定负荷热效率达95%，75%额定负荷（常态负荷）螺纹烟管筒在烟气冷凝状态下运行，热效率可升高至96%~97%，而传统三回程结构约90%。

二、低应力

经有限元设计，本体采用拱形管板、偏置炉胆、跑道型回燃室， 与具有柔性的螺纹烟管、波形炉胆相配合，取消了大件直拉撑、斜拉撑，将锅炉整体由传统的刚性大的高应力结构变为新型准弹性低应力结构。提高了锅炉的安全可靠性，延长了锅炉的使用寿命。而且锅壳内检修空间明显增大。

三、结构简单、易于制造、方便检修

简单的结构，增大了锅内空间，大大简化了锅炉制造工艺，使检修更为简便。

四、回水冷却高温管板提高可靠性

热水型采用回水冷却高温管板措施，改善高温管板区域的工作状态，增强了高温管板的安全可靠性。

五、水平流动汽水分离蒸汽湿度颇低

蒸汽型采用水平流动汽水分离，简化了汽水分离结构，且能获得低湿度高品质的蒸汽（湿度低于1%，而标准规定不大于4%）。
